نصائح لتركيب صندوق التوصيل لأنظمة قواطع الدائرة

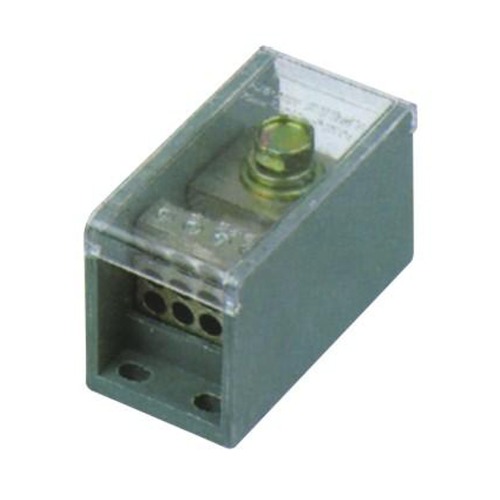

في التركيبات الكهربائية الحديثة صناديق الوصلات و صناديق تقاطع كتلة قواطع الدائرة هي مكونات لا غنى عنها. سواء كنت تقوم بتركيب أسلاك جديدة أو تعديل نظام موجود، فإن التثبيت الصحيح لهذه العبوات يضمن السلامة والامتثال وطول العمر.

التخطيط قبل التثبيت: الاستعداد

1. تقييم تخطيط الأسلاك وتشغيل الكابلات

قبل اختيار موقع صندوق التوصيل، يجب عليك تحديد المكان الذي ستذهب إليه جميع خلاصات الدوائر، والدوائر الفرعية، ومسارات العودة. تهدف إلى تقليل أطوال الأسلاك والانحناءات. عامل في:

نقاط الدخول والخروج (القنوات، غدد الكابلات).

الفصل بين خطوط التيار العالي وخطوط الجهد المنخفض وموصلات التأريض.

مساحة لحلقات الركود والصيانة أو التوسعات المستقبلية.

2. تحديد حجم الصندوق وسعة التعبئة

أحد الأخطاء الأكثر شيوعًا هو تقليل حجم الصندوق. يؤدي اكتظاظ الأسلاك إلى تراكم الحرارة، وصعوبة إنهاء الخدمة، وخطر تلف العزل. وفقا لتوجيهات مشتركة:

يضيف كل موصل إلى الحجم المطلوب.

عد الدوائر المستقبلية أو القدرة الاحتياطية.

احترم الحجم (بوصة مكعبة أو مم مكعب) كما هو محدد بواسطة الكود المحلي أو الشركة المصنعة.

3. اختر المواد والتقييمات المناسبة

حدد صندوق التوصيل وصندوق توصيل كتلة قاطع الدائرة الكهربائية المصنوعين من مواد مناسبة للبيئة:

قد تقبل البيئات الداخلية والجافة البلاستيك المقاوم للهب أو الفولاذ الطري.

غالبًا ما تتطلب المواقع الخارجية أو الرطبة مواد مقاومة للتآكل أو حاويات محكمة الغلق مع تصنيفات IP (حماية الدخول) المناسبة.

تأكد من أن جهازك مقاوم للأشعة فوق البنفسجية في حالة تعرضه لأشعة الشمس، وأنه قادر على التعامل مع التغيرات في درجات الحرارة.

4. تخطيط مسارات التأريض والترابط

التأريض أمر بالغ الأهمية. تأكد:

يتم ربط العبوات المعدنية بالأرض.

يتم الحفاظ على مسار موصل التأريض الموثوق.

في حالة استخدام حاويات غير معدنية، يتم توفير استمرارية التأريض من خلال أطراف التوصيل أو شرائط التأريض.

دليل التثبيت خطوة بخطوة

فيما يلي سير التثبيت العملي الأكثر تفصيلاً، ودمج صندوق التوصيل وصندوق التوصيل الخاص بقاطع الدائرة الكهربائية:

الخطوة أ: إيقاف التشغيل والتحقق من الجهد الصفري

قم دائمًا بإلغاء تنشيط الدائرة من مصدر المنبع. استخدم مقياسًا متعددًا لاختبار الأسلاك للتأكد من عدم وجود جهد حي. هذه خطوة حاسمة للسلامة.

الخطوة ب: تركيب العلبة

قم بتثبيت صندوق التوصيل أو صندوق توصيل كتلة قاطع الدائرة بشكل آمن على ركيزة مستقرة (الجدار، اللوحة).

تأكد من أن العلبة مستوية وتوفر مساحة كافية لتأرجح الباب أو الوصول إلى المكونات.

في الأجزاء الداخلية للوحة، تأكد من وجود مساحة كافية لثني الأسلاك.

الخطوة ج: الضربة القاضية والغدد والقنوات

اختر فتحات أو فتحات مناسبة تتناسب مع حجم الكابل أو القناة.

استخدم غدد الكابلات أو المشابك للحفاظ على تخفيف الضغط الميكانيكي.

ختم الضربات القاضية غير المستخدمة (للحفاظ على تصنيف IP).

في كثير من الأحيان، يواجه المستخدمون في المنتديات مشكلات تتعلق بالضربات القاضية ذات الحجم الخاطئ أو الضربات القاضية التي تسقط أثناء التثبيت. (انظر على سبيل المثال موضوع حول حلقة خروج المغلوب المفقودة بعد التثبيت)

doityourself.com

الخطوة د: إدخال الأسلاك والتوجيه والفصل

أدخل الموصلات بعناية لتجنب كشط العزل.

الحفاظ على الفصل بين المراحل والمحايدة والأسباب.

استخدم القنوات الداخلية أو الفواصل أو الفواصل عند الضرورة.

اترك حلقات الركود والخدمة حتى لا يتم شد الأسلاك.

الخطوة هـ: إنهاء الموصلات وتوصيلات القواطع

بالنسبة لصناديق توصيل كتلة قاطع الدائرة، قم بتركيب وحدات الكسارة أولاً، ثم قم بتوصيل أسلاك الإمداد والتحميل.

استخدم الموصلات الطرفية المناسبة (العروة، والضغط، والمسمار) المصنفة لحجم الموصل.

عزم الدوران حسب مواصفات الشركة المصنعة.

تحقق مرة أخرى من القطبية وترتيب الطور ووضع العلامات.

الخطوة و: الأرض والسندات جميع الأجزاء المعدنية

قم بتوصيل موصلات التأريض بالصندوق، وبالطرف الأرضي للقاطع، وبشبكة التأريض الأوسع.

تأكد من الاستمرارية بين أي أغطية أو إطارات أو ألواح معدنية.

الخطوة ز: الفحص والإغلاق

افحص بصريًا بحثًا عن الخيوط الضالة أو العزل المقروص أو الاتصال بين الأجزاء الحية والمؤرضة.

التحقق من الموافقات والترتيب الداخلي.

أغلق الغطاء واربطه باستخدام حشية أو ختم إذا لزم الأمر.

قم بتسمية العلبة بمعرفات الدائرة أو التحذيرات.

الخطوة ح: الاختبار والعمولة

إعادة تنشيط الدائرة.

استخدم مقياسًا متعددًا أو أداة اختبار للتحقق من الخط والحمل والأرض.

قم برحلة الكسارة للتحقق من التشغيل السليم.

تحقق من وجود تدفئة أثناء زيادة التحميل الأولي.
