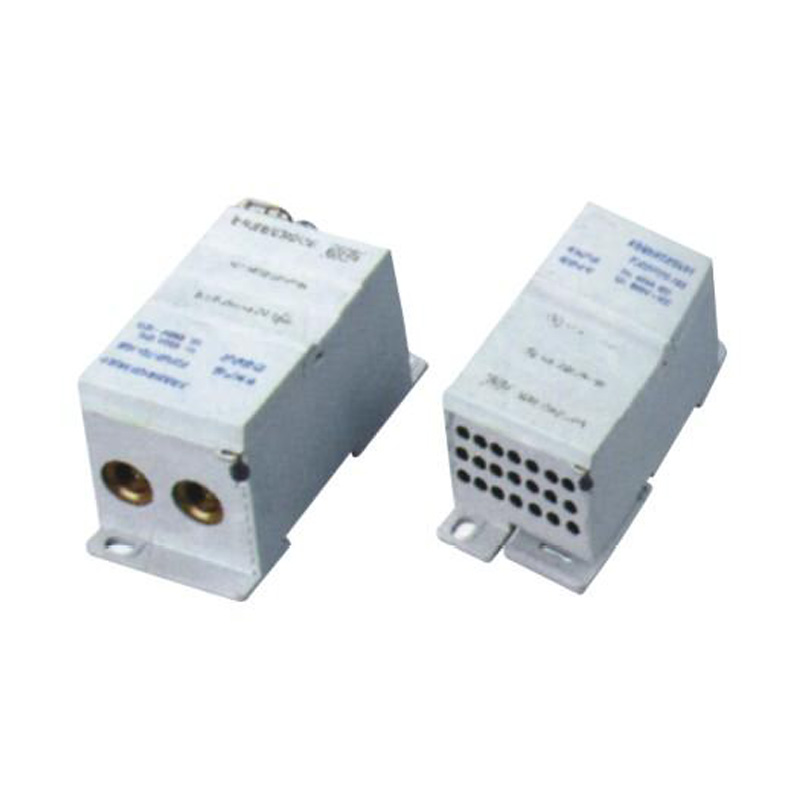

كتل طرفية مزدوجة المستوى للأسلاك الكثيفة

غالبًا ما تواجه لوحات التحكم الكهربائية الحديثة التحدي المتمثل في استيعاب عدد متزايد من الدوائر ضمن مساحة محدودة. توفر الكتل الطرفية حلولاً عملية لتطبيقات الأسلاك الكثيفة. من خلال تكديس الوصلات عموديًا أو تحسين مساحة السكك الحديدية، تساعد هذه الكتل الطرفية المهندسين على تصميم لوحات مدمجة ومنظمة وفعالة. تقوم شركة Zhejiang Haidu Electric Co., Ltd. بتصنيع مجموعة متنوعة من كتل طرفية صف مزدوج و كتل محطة السكك الحديدية DIN لتلبية متطلبات المنشآت الصناعية والتجارية.

1. فوائد الكتل الطرفية ذات المستوى المزدوج

تعمل الكتل الطرفية ذات المستوى المزدوج، والمعروفة أيضًا باسم الكتل الطرفية ذات الصف المزدوج أو الكتل الطرفية المكدسة، على زيادة عدد الاتصالات داخل نفس طول السكة. يعد هذا التصميم مفيدًا بشكل خاص للوحات التحكم وخزائن القياس وأنظمة التشغيل الآلي، مما يسمح للمهندسين بتحسين المساحة دون المساس بإمكانية الوصول أو السلامة.

توفير المساحة: يستوعب ضعف الوصلات بنفس طول السكة مثل الكتل ذات المستوى الواحد

الأسلاك المبسطة: تقلل الحاجة إلى عبور الأسلاك والتخطيطات الفوضوية

تصميم قابل للتطوير: يدعم التوسعات المستقبلية دون الحاجة إلى إعادة تصميم اللوحة

تنظيم محسّن: يحافظ على فصل أسلاك الإشارة والطاقة والتحكم بشكل واضح

2. تحسين تخطيط اللوحة

يعد التخطيط الفعال للتخطيط أمرًا ضروريًا للألواح عالية الكثافة. يتطلب دمج الكتل الطرفية ذات الصف المزدوج والكتل الطرفية للسكك الحديدية DIN في التصميم دراسة متأنية للأسلاك وتدفق الهواء والوصول إلى الصيانة:

التكديس العمودي: يسمح بصفين من المحطات الطرفية لكل سكة مع الحفاظ على سهولة الوصول للصيانة والفحص

توجيه الأسلاك: استخدم قنوات الكابلات أو أدلة الأسلاك أو شرائط الملصقات لمنع الازدحام والحفاظ على مسارات واضحة

تجزئة الدوائر: قم بتجميع الدوائر ذات الصلة معًا لتبسيط عملية استكشاف الأخطاء وإصلاحها وتقليل مخاطر الأخطاء

تهوية اللوحة: التأكد من وجود مسافات كافية للسماح بتدفق الهواء ومنع تراكم الحرارة

3. تقنيات التثبيت

يعد التثبيت الصحيح أمرًا أساسيًا لتحسين فوائد الكتل الطرفية ذات المستوى المزدوج وضمان الموثوقية على المدى الطويل:

تركيب سكة DIN سهلة التركيب: قم بتوصيل الكتل الطرفية بشكل آمن بالقضبان القياسية مقاس 35 مم لسهولة تحديد المواقع والتعديلات المستقبلية

تطبيق عزم الدوران المتسق: استخدم مفك براغي عزم الدوران أو الأداة الموصى بها لربط البراغي أو المشابك بشكل متسق لمنع الوصلات غير المستقرة

إعداد الأسلاك: قم بفصل العزل بدقة وأدخل الأسلاك بالكامل لمنع التوصيلات الجزئية، والتي يمكن أن تسبب ارتفاع درجة الحرارة أو أعطال متقطعة

اختبار التوصيلات: بعد التثبيت، تحقق من الاستمرارية وقياس المقاومة لضمان الاتصال الكهربائي المناسب

4. وضع العلامات وتحديد الهوية

في بيئات الأسلاك الكثيفة، تعمل العلامات الواضحة على تحسين كفاءة الصيانة بشكل كبير وتقليل الأخطاء:

المحطات المرقمة: استخدم الترقيم المطبوع أو المنقوش لكل موضع طرفي

الأسلاك المرمزة بالألوان: تسهل التعرف السريع على مستويات الجهد أو أنواع الإشارة أو المجموعات الوظيفية

شرائط أو ملصقات العلامات: حافظ على الوضوح حتى بعد التشغيل طويل الأمد أو تعديلات اللوحة

الوثائق: احتفظ بمخطط الأسلاك أو اللوحة التخطيطية للرجوع إليها أثناء استكشاف الأخطاء وإصلاحها أو التوسعات المستقبلية

5. اعتبارات الكهرباء والسلامة

تتطلب الأسلاك عالية الكثافة اهتمامًا دقيقًا بمعايير الكهرباء والسلامة:

تصنيفات التيار والجهد: قم بمطابقة مواصفات الكتلة الطرفية مع الحمل الكهربائي للدوائر المتصلة

العزل والحواجز: غالبًا ما تتميز الكتل الطرفية ذات الصف المزدوج بحواجز بين الصفوف لمنع حدوث دوائر قصيرة عرضية

مقاومة درجة الحرارة والبيئة: اختر الكتل الطرفية التي يمكنها تحمل تقلبات درجات الحرارة المحيطة والاهتزاز والرطوبة

جودة المواد: تضمن المواد المتينة والمقاومة للتآكل السلامة على المدى الطويل وتقليل تكرار الصيانة

تقوم شركة Zhejiang Haidu Electric Co., Ltd. بتصنيع الكتل الطرفية المصممة لتلبية هذه المتطلبات الصارمة، مما يضمن الأداء المستقر والوصلات الكهربائية الموثوقة.

6. مزايا التطبيقات الصناعية

تستفيد صناعات مثل الأتمتة، وتوزيع الطاقة، والتحكم في الآلات بشكل كبير من الكتل الطرفية ذات المستوى المزدوج:

تصميم لوحة مضغوطة: يقلل من المساحة المطلوبة والحجم الإجمالي للوحة

صيانة مبسطة: تعمل الأسلاك المنظمة والملصقات الواضحة على تقليل وقت التوقف عن العمل أثناء استكشاف الأخطاء وإصلاحها

التوسع المرن: يمكن دمج دوائر إضافية دون الحاجة إلى إعادة تصميم كبيرة

كفاءة التكلفة: توفر المساحة والمواد وعمالة التركيب
